火灾后建筑物该如何加固
- 发布时间：2019-08-15 10:50:28
- 浏览： 6592
- 出处：加固之家
- 作者：小柯
在一些火灾过后，经专业加固公司勘查后会发现建筑会受到很大的损害，于是就需要一定的技术加固改造。今天着重为大家介绍下火灾后的房屋应该如何加固?

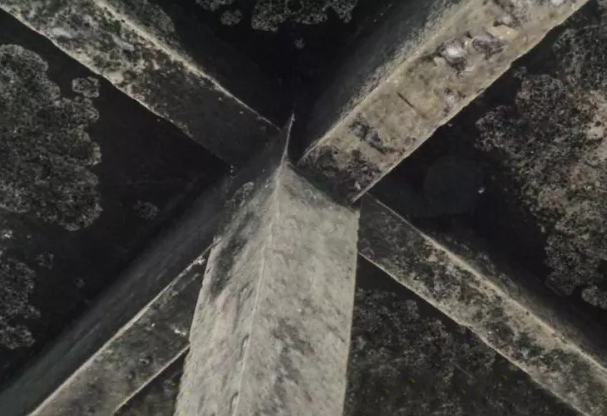

一.混凝土结构火灾受损的主要原因：
1.混凝土是由水、水泥、砂，石所组成。水泥的水化物产生水泥石，是砂、石的胶结材料，水泥石中的水可分为蒸发性水和非蒸发性水(结合水)，水泥石受高温作用，蒸发性水和非蒸发性水都会逸出，毛细孔增加，凝胶逐渐减少，增大了混凝土结构的孔隙率，造成内部结构破坏、脱水引起的损坏。
2.混凝土结构受到高温的作用，其表层温度高于内部温度，灭火射水时，冷却则相反，由此温度递变产生温度应力，升温或降温速度越快，产生的温度应力越大，当超过水泥石抗拉极限强度时，便产生裂缝，这是温度应力引起的破坏。
3.混凝土结构受到高温的作用，水泥石失水产生收缩，而骨料会阻止其收缩，使其产生拉应力，另外，骨料和水泥石的膨胀系数不同，且在不同的温度范围内，二者的热膨胀系数有着不同的变化趋势。因此，在升温和降温过程中，水泥石和骨料的变化不均匀，使二者界面产生微裂缝而降低或丧失其粘结力，导致表面的龟裂。这是体积变化不均匀引起的损坏。
4.混凝土结构中的钢筋，因导热系数和热膨胀系数都比混凝土大，在着火与灭火过程中，使钢筋的体积变化先于也大于砼，降低或丧失了混凝土对钢筋的粘结力，甚至将混凝土保护层表面胀裂，使混凝土表面受到不同程度的损伤。温度对光圆钢筋的混凝土粘结力的影响比肋形钢筋更为突出，即粘结力更差。根据有关学者的试验资料反映，一般来说，普通钢筋受热在600℃以下，冷却后能恢复强度，而600℃以上，则不能恢复到原来强度。将混凝土试块加热到500℃和800℃时，其抗压强度分别为原来的70%和30%左右。
二.各类建筑部件的加固有不同的特点：
1.柱：柱加固一般是采用安放圈套进行的，圈套尺寸的选择应保证能有足够地方放置附加钢筋，并能顺利浇灌混凝土：圈套大都做成模板，柱子较高时可分节制作，加固时谨慎地铲去全部受损松弛的混凝土，保证柱子中不留内部裂缝，必要时采取加支架等安全措施。柱子的加固还应按照应力要求放置附加钢筋，要采用细钢筋做箍筋，布置密度要大。
2.梁、柱被烧损
(1)梁
尤其是板梁大多总是在下侧被烧损，即火灾损害主要在受拉区。由于混凝土层剥落，常使钢筋外露，加固时应加必要的附加钢筋。在铲除松弛受损的混凝土层后，再将附加筋放置到梁上，保证附加钢筋的良好锚接;梁加固应优先采用喷射混凝土。
(2)楼板
在板上可能有两种情况：一是混凝土覆盖层不能保持住;二是下面的钢筋可能外露，个别地方混凝土与钢筋之间剥离，没有任何联接。这两种情况下都应高度注意钢筋的强度，要配置足够的附加钢筋。对砌体等其它建筑构件的加固也应按类似方法进行。
