在一座建筑中，墙体有很多类别，比如剪力墙、承重墙、砖墙、砌体墙、现浇墙、抗震墙、填充墙等等。
对于这些墙体，根本的区别是受力性能，而不是材料或者施工方式。比如，剪力墙既可以是现浇混凝土的，也可以是预制混凝土的，还可以是砖砌的，或者是木头的。而砖砌的墙体，可以让它是剪力墙，也可以让它不是剪力墙，可以让它是结构受力墙体，也可以让它不是结构受力墙体。
一.从受力性能的角度区分
基本上，一段墙体是一个三维空间里的长方体，厚度方向的尺寸相对比较小。三维长方体共有六个面，两两相对，共分三组。我们划分的依据，就是这三个墙体受力的方向。
如果外力作用在墙体的上下表面，我们就说这段墙体是承重墙。外力一直大一直大，墙体就会被压裂、压碎。

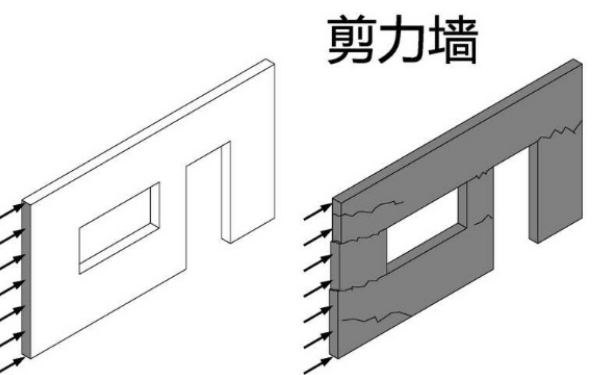

如果外力作用在墙体厚度一侧的侧表面，我们就说这段墙体是剪力墙。外力一直大一直大，墙体就会开裂。极限状态，就像你推倒一堆摞起来的积木那样，轰然倒地。

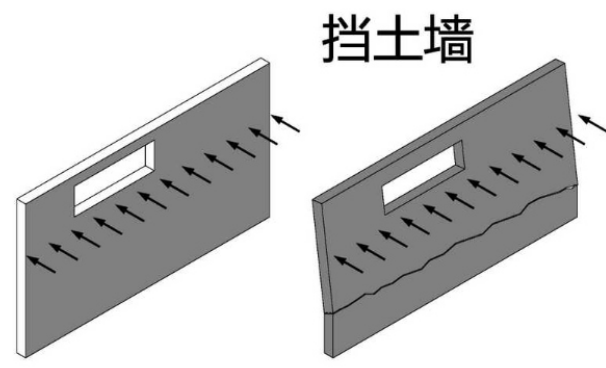

如果外力作用在墙体宽度一侧的侧表面，我们就说这段墙体是挡土墙。外力一直大一直大，墙体就会倾倒。极限状态，就像你推倒一个直立的纸箱一样，上半截墙体整个歪过去。
三维空间内的三个坐标方向，对应我们的三种结构墙体。不管哪个方向的外力，我们都有相应的结构墙体来抵抗。这才保证了结构在三维空间内的稳定。
二.三种基本墙体排列组合，可以得出基本上所有的结构墙体
1.承重墙
单纯的承重墙多见于农村自建房。没有任何混凝土构造柱的砖墙，基本可以认为是纯承重墙。因为这样的墙体，只能承受竖直方向的荷载。另外两个水平方向，一施加外力，砖墙就不行了。因为不能承受水平方向的外力，所以这种墙体的抗震性能极差，几下就晃散架了。这也是为什么历次地震农村自建房都受损严重的原因。
2.剪力墙
纯粹的剪力墙更少见，基本只有钢板剪力墙、留缝剪力墙符合这个条件。在普通的框架结构里，塞进一片片的钢板剪力墙，它们不承受重力荷载，只有在地震到来的时候才发挥作用，抵抗地震带来的水平力。对于普通建筑来说，几乎不会用到纯粹的剪力墙。
3.挡土墙
建筑结构里，单纯的挡土墙多见于花坛、水池的侧壁。一边是空气，一边是土或者水，挡土墙的作用就是挡住土或者水。某种意义上，大坝就是巨型的纯粹的挡土墙。
4.承重墙+剪力墙
这是常见的墙体形式，所有的竖向荷载和水平荷载均由墙体承担。基本上，大多数的多层、高层商品房住宅，包括砖混结构、剪力墙结构，都是这种墙体。砖混结构用的承重墙+剪力墙是由砖头做的，剪力墙结构用的承重墙+剪力墙是由现浇混凝土做的，两者性能有高下之分，区别仅此而已。北美地区的木结构住宅，其实也是承重墙+剪力墙，只不过是用木格栅做的。
5.承重墙+挡土墙
单纯的地下车库的外墙，就属于承重墙+挡土墙。一方面要承受顶板外加覆土的竖向重力荷载，另一方面要同时承受外侧土体的侧向土压力。一般来说，基于抗侧力性能和防渗透的要求，这类墙体以现浇混凝土墙体居多。
6.剪力墙+挡土墙
剪力墙高层的墙体一直伸入地下室，直达基础。对于外围没有墙体的部位，比如窗口部位，在地下室那一层也要补充上墙体，这类墙体就属于剪力墙+挡土墙。或者说，框架、框剪结构的地下室外围墙体，也是类似的情况。这些墙体相对来说没有竖向荷载，但承受土压力，又提供抗侧刚度，为地下室顶板的嵌固提供足够的强度。
7.承重墙+剪力墙+挡土墙
如果地下室外墙的上方有墙体，那么上方墙体的竖向荷载要通过这段墙体传递到基础。同时，这段墙体也要承受土压力，还要承受侧向水平力，所以，这样的墙体属于承重墙+剪力墙+挡土墙，三个方向都受力。对于砖混结构来说，一般上部结构的承重墙+剪力墙用的是砖头，地下室的承重墙+剪力墙+挡土墙则会用现浇混凝土。
三.三个方向都不受力
三个方向都不受力的墙体，一般不属于结构工程师的工作范围。这样的墙体一般称之为填充墙。其实，也可以叫屏风、隔断等等。填充墙可以用各种材料，常见的是砖头，因为便宜又耐用，其次有玻璃、轻钢、石膏板、木材等等。
