喷射混凝土墙体加固工程技术交底（一）
喷射混凝土墙体加固法是混凝土结构、砌体结构“增大（墙体）截面加固法”典型工艺之一，尤其在砌体墙体加固工程上得到广泛应用。
0 喷射混凝土墙体加固工程设计要求
0.1 喷射混凝土强度等级为C25,单面厚度为80mm,双面厚度为（60 + 60） mm。
0.2 钢筋取HPB235 （ Ⅰ级、ф）级、HRB335 （Ⅱ级、Ф）级。HPB235级钢筋端部设90°弯钩。
钢筋网单层双向配筋，外墙板墙做至挑檐板底。竖向钢筋为Ф12@200,水平钢筋为Ф8@200。竖向钢筋在内侧，水平钢筋在外侧。钢筋网与原墙面空隙≮5mm;墙体钢筋网保护层厚度25mm。
钢筋原材、加工与安装质量符合《混凝土结构工程施工质量验收规范》GB 50204—2002要求。
0.3 本工程各类构造配筋做法参见“构造配筋图”所示。

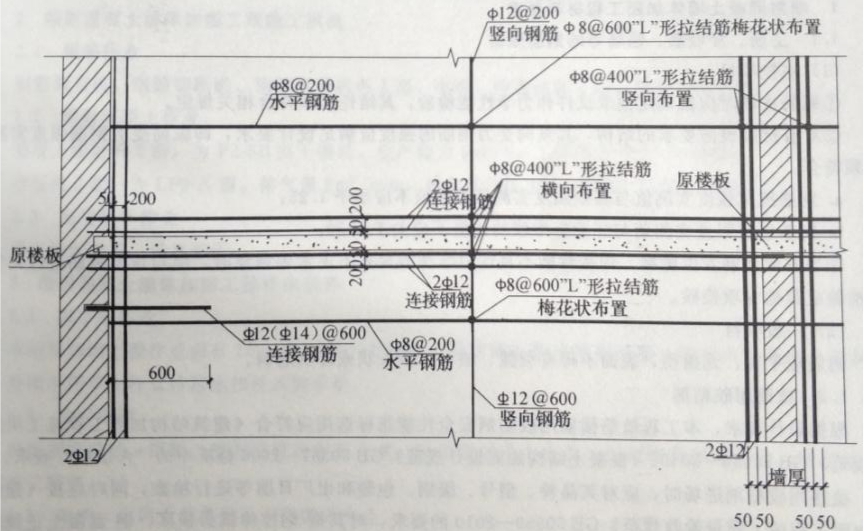

构造配筋图
单面板墙加固时，采用L形拉结构造锚筋以ф8@600呈梅花形布置并予锚固，将钢筋网结构墙体拉结固定。双面板墙加固时，采用S形拉结构造锚筋以ф8@600呈梅花形穿墙布置并予锚固，将墙体两侧钢筋网与原结构墙体拉结固定。拉结构造锚筋在混凝土结构中应以植筋锚固胶锚固，锚固深度120mm；在砌体结构中宜以环氧砂浆或水泥基灌浆料锚固,锚固深度120mm。
喷射混凝土板墙上下与板（楼板、屋面板）、左右与墙体均做可靠连接。在楼（屋）面板200mm范围内L形、S形锚筋加密为@400布置。在楼（屋）面板@600mm设置Ф18穿板钢筋。 以加强上下墙体连接，上下各甩出连接长度800mm。在楼梯间三面板墙沿墙高@ 500设置Ф12连接钢筋。
0.4 植筋锚固用胶粘剂安全性能指标选用应符合 《建筑结构加固施工质量验收规范》 GB 50550—2010、《混凝土结构加固设计规范》GB 50367—2006中的“A级胶”要求。
0.5 喷射混凝土墙体深人内外墙体地下部分设计做法参见设计图纸。
