喷射混凝土墙体加固工程施工质量标准及验收
- 发布时间：2019-05-10 17:16:59
- 浏览： 5462
- 出处：加固之家
- 作者：小柯
喷射混凝土墙体加固工程技术交底（四）
5喷射混凝土墙体加固工程施工质量标准及验收
5.1喷射混凝土墙体加固工程施工质量验收依据
《建筑工程施工质量验收统一标准》GB 50300—2001;
《建筑结构加固工程施工质量验收规范》GB 50550—2010;
《混凝土结构工程施工质量验收规范》GB 50204—2002;
《混凝土结构加固设计规范》GB 50367—2006;
《喷射混凝土加固技术规程》CECS161： 2004等。
5.2喷射混凝土墙体加固子分部工程流水段划分
本喷射混凝土墙体加固子分部工程以楼层划分4个流水段，分别为:
⑴1F内外墙体喷射混凝土加固;
⑵2F内外墙体喷射混凝土加固;
⑶3F内外墙体喷射混凝土加固;
⑷4F内外墙体喷射混凝土加固。
5.3喷射混凝土墙体加固工程质量验收
5.3.1界面处理
⑴主控项目
原结构、构件经清理、修整后，应用压力水冲刷干净，并涂刷或喷涂设计要求的界面剂。当设计未规定时，可涂刷素水泥浆1道。
⑵—般项目
设计要求原结构、构件表面湿润时，应顺墙面反复浇水湿润，待面层无明水后再进行混凝土喷射作业。界面剂涂刷或喷涂方式与质量应符合产品说明书要求。
5.3.2钢筋加工
⑴主控项目
①HPB235级受力钢筋钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
②除焊接封闭式环形箍筋外，箍筋末端均应作弯钩，弯钩形式符合设计要求。当设计无具体要求时，应符合以下规定：
a箍筋弯钩的弯弧内直径除应满足受力钢筋的弯钩和弯折规定之外，尚应不小于受力钢筋直径。
b箍筋弯钩的弯折角度，对于一般结构不宜小于90°;对于有抗震要求的结构应为135°。
c箍筋弯折后平直部分长度，对于一般结构不宜小于箍筋直径的5倍;对于有抗震要求的结构不应小于受力钢筋直径。
⑵一般项目
①钢筋调直采用机械方法，与冷拉工艺同步。当采用冷拉工艺时，HPB235级钢筋冷拉率不宜大于4%。
②钢筋加工的形状、尺寸应符合设计要求，受力钢筋顺长度方向全长的净尺寸的允许偏差为±10mm。
5.3.3钢筋安装
⑴主控项目
钢筋安装时受力钢筋的品种、级别、规格、数量必须符合设计要求。
⑵一般项目

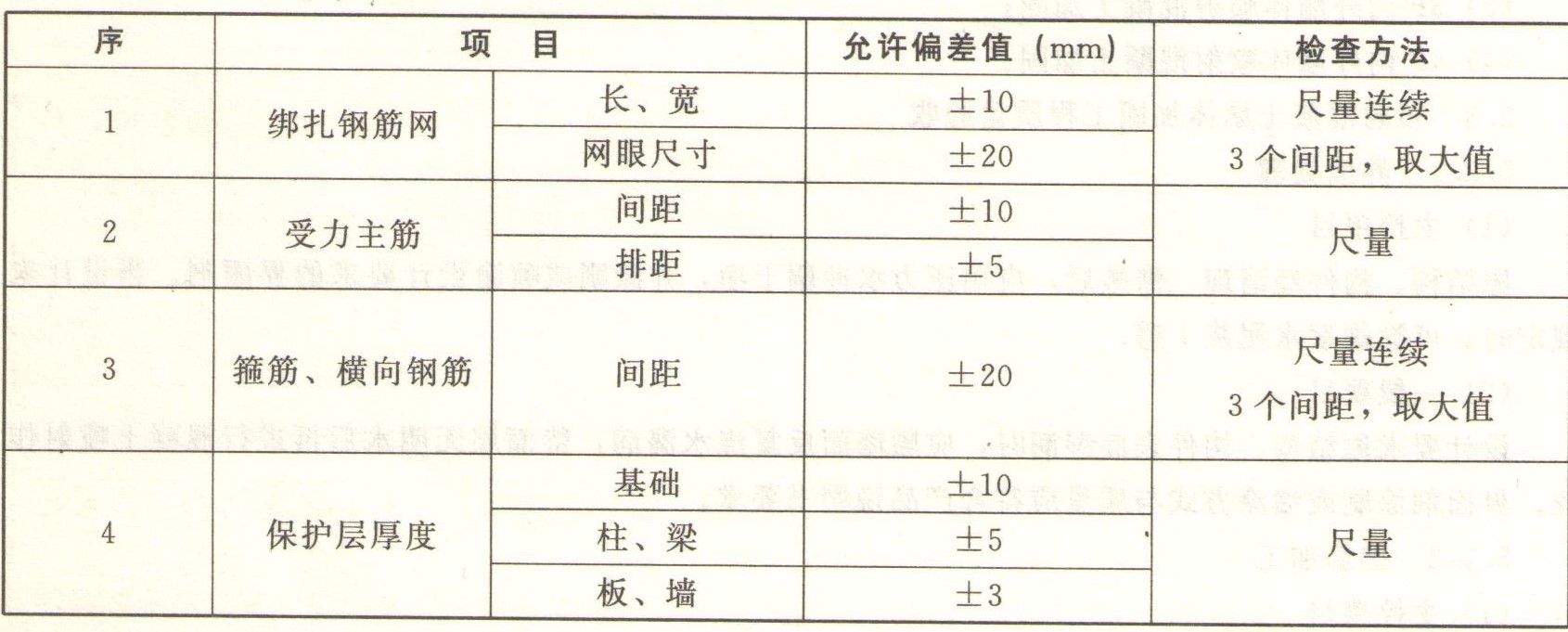

钢筋工程安装质量允许偏差及其检查方法如下表所示：
5.3.4新增墙体截面施工
⑴主控项目
①新增受力钢筋、箍筋及各种锚固件、预埋件与原构件的连接和安装，应符合《混凝土结构加固设计规范》GB 50367—2006、《混凝土结构工程施工质量验收规范》GB 50204— 2002的构造规定和设计要求。
②新增混凝土的强度等级必须符合设计要求。
用于检查结构构件新增混凝土强度的试块，应在监理工程师见证下，在混凝土的浇筑地点随机抽取。取样与留置试块应符合下列规定：
a每拌制50盘(不足50盘，按50盘计)同一配合比的混凝土，取样不得少于1次;
b每次取样应至少留置1组标准养护试块，同条件养护试块的留置组数应根据混凝土工程量及其重要性确定，且不应少于3组。
③若试块不慎丢失、漏取或受损，或对试块强度试验报告有怀疑时，应经监理单位核实并同意后，由独立检测机构按规范规定，选用适宜的现场非破损检测方法推定新增混凝土强度。
⑵一般项目
混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施。
5.4施工质量检验
⑴主控项目

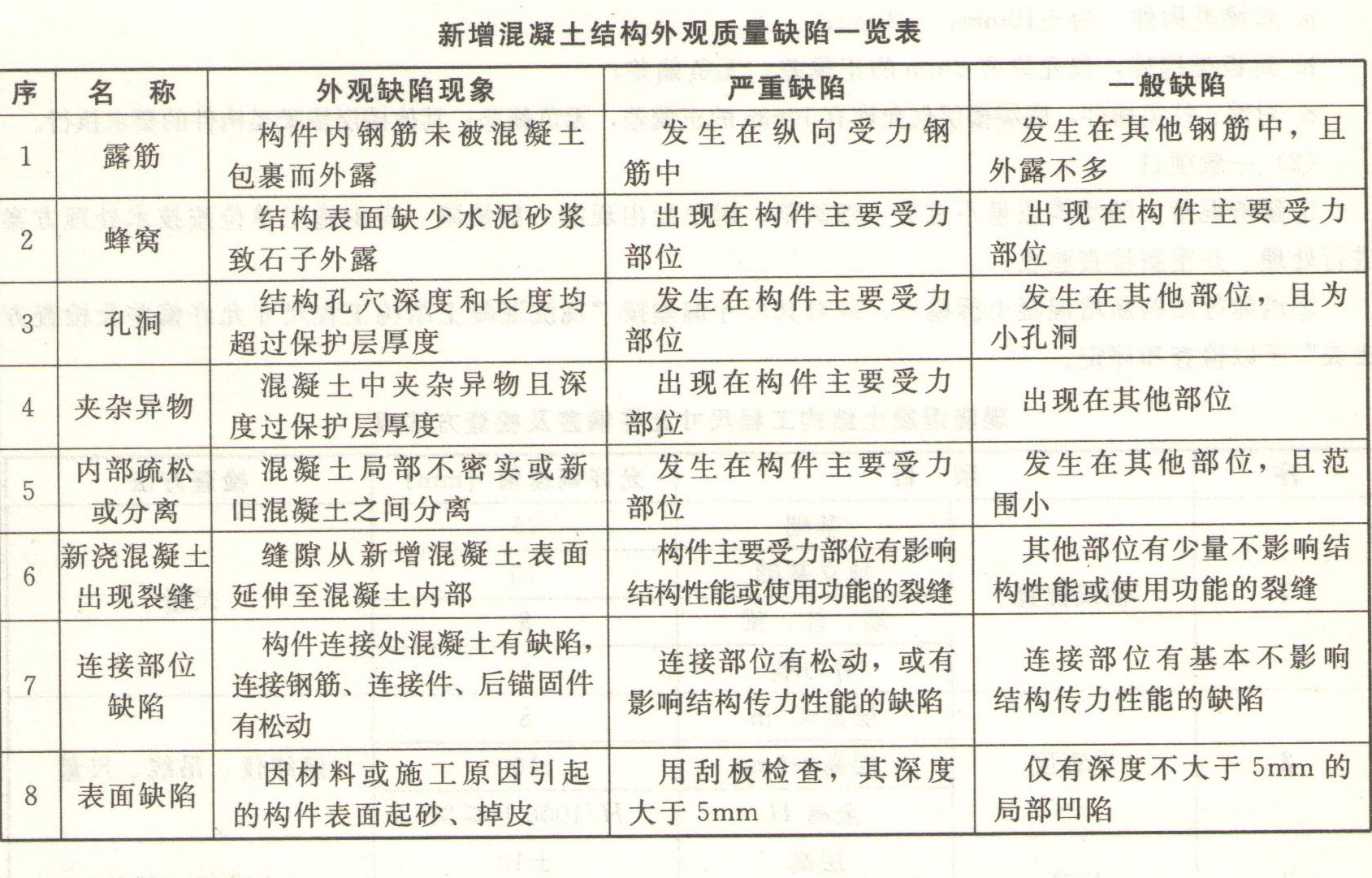

①新增混凝土的浇筑质量缺陷应按“新增混凝土结构外观质量缺陷一览表”予以检查和评定。
灌浆料与细石混凝土拌制的混合料，其浇灌质量缺陷也应按本表检查和评定。
②新增混凝土的浇筑质量不应有严重缺陷及影响结构性能和使用功能的尺寸偏差。对已经出现的严重缺陷及影响结构性能和使用功能的尺寸偏差，应由施工单位提出技术处理方案，经监理和设计单位共同认可后予以实施。对经处理的部位应重新检查、验收。
③新旧混凝土结合面粘结质量应良好。每一界面，每隔100〜300mm布置一个测点，经锤击或超声波检测判定为结合不良的测点数不应超过总测点数的10%,且不应集中出现在主要受力部位。
④当设计对使用结构界面胶(剂)的新旧混凝土粘结强度有复验要求时，应在新增混凝土28d抗压强度达到设计要求的当日，见证抽样检验新旧混凝土正拉粘结强度ft，检验结果应符合ft≥1.5MPa，且应为正常破坏。
⑤新增钢筋的保护层厚度抽样检验结果应合格。其抽样数量、检验方法以及验收合格标准应符合《混凝土结构工程施工质量验收规范》GB 50204—2002的规定，但对结构加固截面纵向钢筋保护层厚度的允许偏差，应改按下列规定执行：
a对梁类构件，为+10mm，-3mm;
b对板类构件，仅允许有8mm的正偏差，无负偏差;
c对墙、柱类构件，底层楼层仅允许有10mm的正偏差，无负偏差;其他楼层按梁类构件的要求执行。
⑵一般项目
①新增混凝土的浇筑质量不宜有一般缺陷。对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。

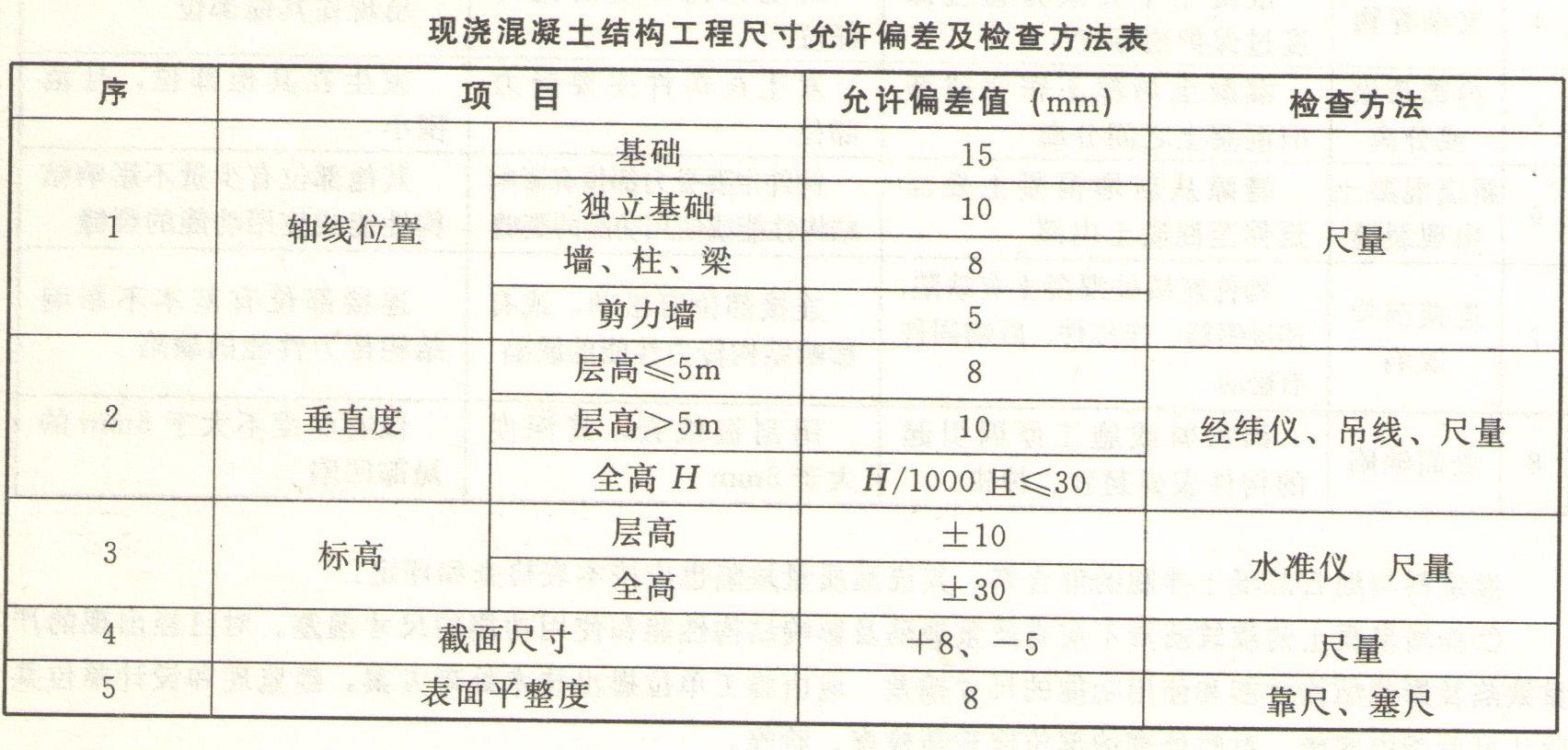

②墙体等结构新增混凝土拆模后，应对其尺寸偏差按“现浇混凝土结构工程尺寸允许偏差及检查方法表”予以检查和评定。
