混凝土框架柱绕丝加固工程——设计要求
- 发布时间：2019-05-20 09:36:33
- 浏览： 2470
- 出处：加固之家
- 作者：小柯
“绕丝加固法”是在构件外表面按一定间距缠绕经退火后的钢丝，使混凝土受到约束作用，从而提高其承载力和延性的一种直接加固法。“绕丝加固法”施工简便，利用了混凝土三向受力可有效提高单轴抗压强度的原理，改善了梁柱构件的抗震性能。梁柱经绕丝法加固后，可具有良好的约束斜裂缝和变形的能力，强度也 有一定提高。本例论述退火钢丝缠绕混凝土受压构件框架柱加固工程的施工过程控制和施工质量检验。
0混凝土框架柱绕丝加固工程设计要求
本混凝土框架柱绕丝加固工程设计要求参见附图“框架柱环向绕丝加固”所示。
1混凝土框架柱绕丝加固工程材料要求
1.1冷拔低碳退火钢丝∅4原材出厂合格证、试验报告，进场复试报告齐全合格。退火钢丝抗拉强 度不低于250MPa，表面不得有裂纹、油污、锈蚀，允许表面有氧化膜。
1.2组合锚板所用型钢∠75×75×5、箍筋Φ16、箍板一40×4、焊条∅3. 2等原材出厂合格证、试验报告、进场复试报告齐全合格。
1.3喷射用C30商品混凝土，参见本篇“1.喷射混凝土墙体加固工程技术交底”，相应内容。
2混凝土框架柱绕丝加固工程施工机具
2.1绕丝作业用手工工器具。
2.2锚板加工、焊接、钻孔、固定作业用工器具。
2.3喷射混凝土施工机具，参见本篇“1.喷射混凝土墙体加固工程技术交底”相应内容。
3混凝土框架柱绕丝加固工程作此条件
3.1脚手架与安全防护
混凝土框架柱绕丝加固工程所需搭设的作业脚手架与安全防护由总包单位配合完成，应符合国家现行有关安全规程的要求。
3.2临时电源
根据用电机具的动力电源功率，将临时电源引至作业现场。同时准备照明条件，满足暗处、夜间施工需要。
3.3混凝土框架柱绕丝加固工程施工劳动力计划

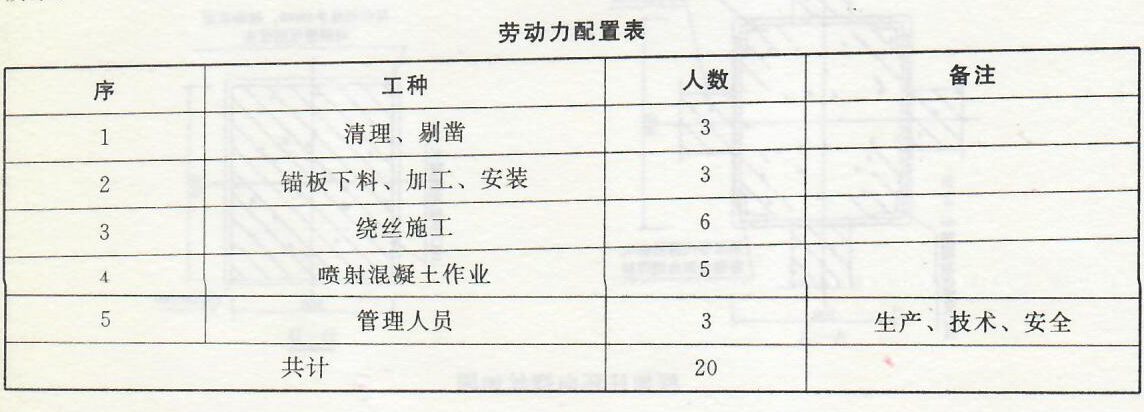

本工程混凝土框架柱绕丝加固施工工程配置劳动力共计20人，具体分工参见“劳动力配置表” 所示。
4混凝土框架柱绕丝加固工程施工工艺
4.1混凝土框架柱绕丝加固工程施工工艺流程

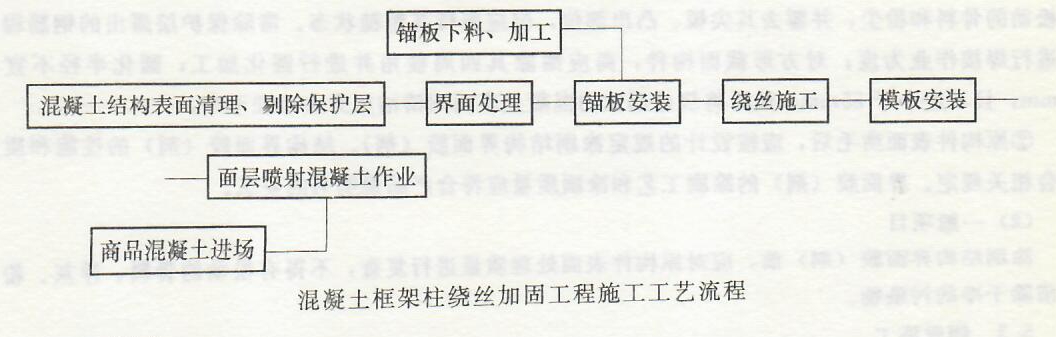

混凝土框架柱绕丝加固工程施工工艺流程参见“混凝土框架柱绕丝加固工程施工工艺流程”所示。
4.2界面处理
剔除待加固框架柱混凝土保护层，.基本露出原箍筋。视混凝土损伤情况进一步清理、修补，能使绕丝平顺，紧贴原箍筋。当保护层过厚时，可在原箍筋外加焊短钢筋头过渡。
框架柱四角圆化半径为40mm。界面处理符合设计要求和规范规定。
4.3锚板加工、安装
柱端四角设4∠75×5、L=50mm短等边角钢，横向非梁区部位以扁钢箍板-40×4纵横焊接，并与短等边角钢焊接连接，在缝隙中灌入环氧胶泥;在梁区部位改以等代箍筋Φ16，穿梁与短等边角钢焊接连接，形成端部锚板构造。
4.4绕丝作业
∅4退火钢丝端部以扁钢箍板-40×4压接收头。起步后以@40mm连续贴紧柱面环向绕丝，净间距允许3mm负误差。纵向间距1000mm左右再与原箍筋点焊固定。绕丝时匝匝绷紧，绕丝完成后，还要楔人钢楔、钢筋头进一步绷紧。
4.5面层喷射混凝土作业
本工程设计要求柱面防护层为喷射C30混凝土，厚度50mm。喷射混凝土工艺要求参见本章“1.喷射混凝土墙体加固工程技术交底”相应内容。
