混凝土裂缝修补工程——设计情况、材料要求
- 发布时间：2019-06-12 13:55:57
- 浏览： 1887
- 出处：加固之家
- 作者：小柯
一.混凝土裂缝修补工程设计情况及要求
1本砖混结构住宅楼计6层。混凝土裂缝修补工程中有如下做法。
(1)已检测1F〜3F混凝土结构部分楼板塑性裂缝宽度ω≤2mm，采用表面封闭法处理。
表面封闭法适用于裂缝宽度ω≤0.2mm的混凝土表面细微塑性独立裂缝或网状裂纹，以低粘度、具有良好渗透性的裂缝修补胶等胶料涂刷封闭裂缝通道。根据设计要求，对有水房间尚应在楼板表面粘贴碳纤维布以增强封护作用。
(2)已检测4F〜6F混凝土结构部分楼板裂缝宽度较大，采用柔性密封法处理。
柔性密封法需要在混凝土楼板表面沿裂缝走向骑缝凿出槽深不小于20mm、槽宽不小于15mm的U 型槽(或V型槽)然后填充注浆料、裂缝修补胶或改性环氧树脂等柔性填缝材料，并粘贴碳纤维布封闭其表面。
(3)已检测4F〜6F混凝土结构部分楼板个别裂缝宽度较大。且贯穿深度较大，采用压力灌注法处理。
混凝土裂缝宽度ω= 0.05〜1.5mm、深度≯150mm的贯穿或不贯穿裂缝，可采用注射法埋设注射器。手动或自动施加 ≮0.2MPa压力灌注裂缝修补胶处理，当裂缝宽度ω>0.5mm且走向曲折、容积较大时，采用机控压力灌注浆料处理。裂缝宽度ω>2mm时。采用压力灌注裂缝修补胶处理。
2混凝土裂缝待修补部位、修补方式、修补材料及碳纤维布的规格、数量、粘贴位置等具体要求参见设计图纸并结合现场实测，记入施工日之中。
3本工程混凝土裂缝修补用聚合物水泥注浆料、裂缝修补胶(注胶剂)、碳纤维布等的性能指标的选用应符合《建筑结构加固工程施工质量验收规范》GB 50550 -2010、《混凝土结构加固设计规范》 GB 50367 - 2006要求。
4本工程混凝土裂缝修补碳纤维布采用200g/m²型。覆盖待修补裂缝两侧100mm，并在端部各 延伸100mm。碳纤维布的性能和质量应符合设计要求和《建筑结构加间工程施工质量验收规范》GB 50550—2010要求。
5经检测，凡是对影响构件承载力的裂缝及由地基不均匀沉降引起的结构性裂缝，在裂缝修补之前应先采取必要的加固措施。消除裂缝产生的根源。
二.混凝土裂缝修补工程材料要求
1混凝土裂缝修补用注浆料

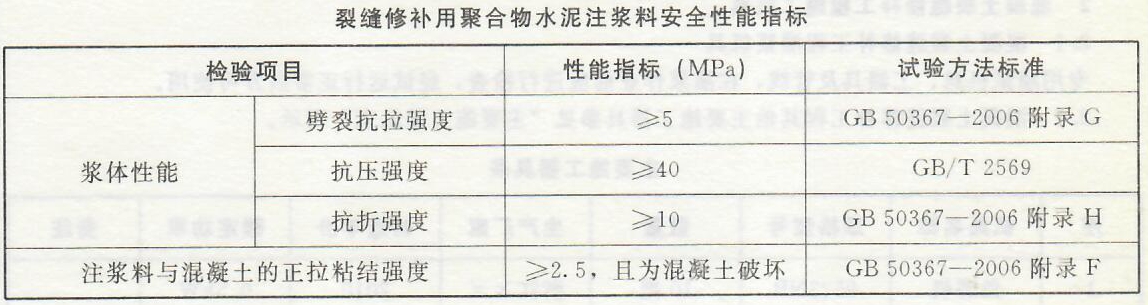

混凝土裂缝修补用注浆料的安全性能指标参见“裂缝修补用聚合物水泥注浆料安全性能指标”表所示。
2混凝土裂缝修补胶

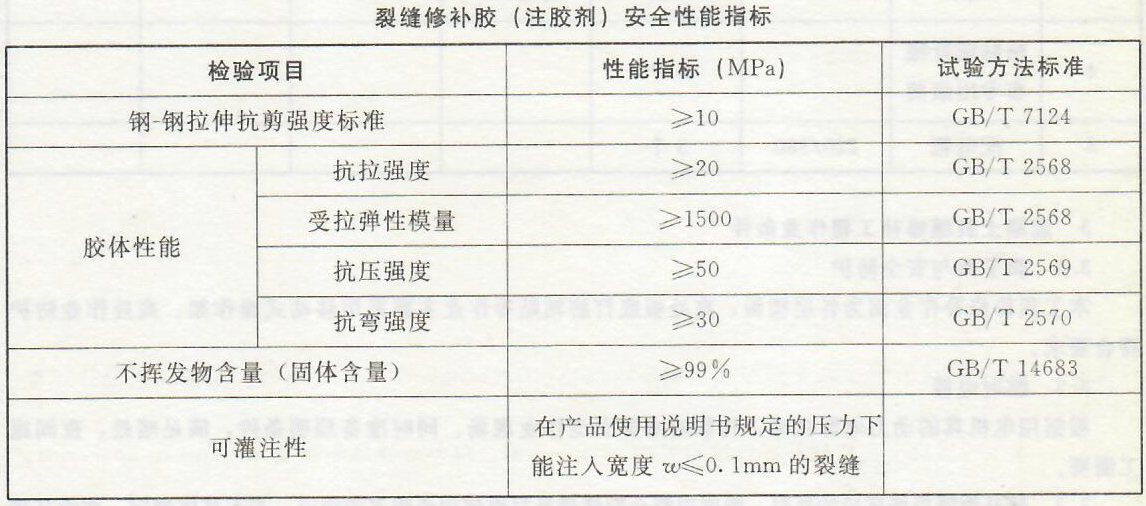

混凝土裂缝修补胶的安全性能指标参见“裂缝修补胶(注胶剂)安全性能指标”表所示。
3混凝土裂缝修补工程所用碳纤维布材料要求参见本篇“外粘纤维(复合材)加固工程技术交底”相关内容。
4混凝土裂缝修补工程专用材料进场时，应对其品种、型号、级别、包装和出厂日期等进行检查，并应按《建筑结构加固工程施工质量验收规范》GB 50550—2010， 《混凝土结构加固设计规范》 50367—2006中的规定抽检。
