梁的正截面和斜截面破坏
- 发布时间：2019-07-30 10:45:34
- 浏览： 27969
- 出处：加固之家
- 作者：小柯
一般来说，梁的正截面破坏是指在弯矩作用下产生的破坏，裂缝在受拉区垂直于梁长方向产生。
斜截面破坏是在剪力作用下在斜截面发生的破坏，裂缝呈约45度方向。
一.受弯构件的破坏有正截面受弯破坏和斜截面破坏两种
试验表明，受弯构件正截面破坏性质与其配置的纵向受拉钢筋的多少有关，当配筋率大小不同时，受弯构件正截面可能产生下列三种不同的破坏形式：
梁内纵向受拉钢筋配置过少，加载初期，拉力初期钢筋与混凝土共同承担。当受拉区出现第一条裂缝后，混凝土退出工作，拉力几乎全部由钢筋承担，受拉钢筋越少，钢筋应力增加也越多。如果纵向受拉钢筋数量太少，使裂缝处纵向受拉钢筋应力很快达到钢筋的屈服强度，甚至被拉断，而这时受压区混凝土尚末被压碎，这种破坏称为少筋百破坏。少筋梁破坏时，裂缝宽度和挠度都很大，破坏突然，这种破坏也称为脆性破坏。少筋梁截面尺寸一般都比较大，受压区混凝土的强度没有充分利用，既不安全又不经济，设计时不允许采用少筋梁。

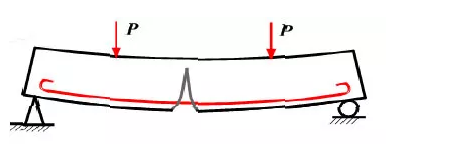

少筋破坏示意图
适筋梁的配筋率在正常范围内，其破坏过程可分为三个阶段：第一阶段(裂缝出现前阶段)、第二阶段(带裂缝工作阶段)、第三阶段(破坏阶段)。适筋梁的破坏不是突然发生的，破坏前有明显的裂缝和挠度，这种破坏称为塑性破坏。适筋梁的钢筋和混凝土的强度均能充分发挥作用，且破坏前有明显的预兆，故在正截面强度计算时，应控制钢筋的用量，将梁设计成适筋梁。

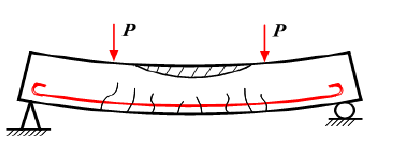

适筋破坏示意图
梁内纵向受拉钢筋配置过多，在受拉钢筋屈服之前，受压区的混凝土已经被压碎，破坏时受压区边缘混凝土达到极限压应变，梁的截面破坏，这种破坏称为超筋破坏。由于破坏时受拉钢筋应力远小于屈服强度，所以裂缝延伸不高，裂缝宽度不大，梁破坏前的挠度也很小，破坏很突然，没有预兆，这种破坏称为脆性破坏。超筋梁不仅破坏突然，而且用钢量大，既不安全又不经济，设计时不允许采用超筋梁。

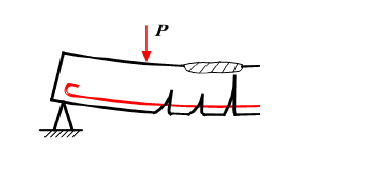

超筋破坏示意图
二.受弯构件斜截面剪切破坏的主要形态有斜压、剪压和斜拉三种
1.当剪力相比弯矩较大时，主压应力起主导作用易发生斜压破坏，其特点是混凝土被斜向压坏，箍筋应力达不到屈服强度;
2.当弯剪区弯矩相比剪力较大时，主拉应力起主导作用易发生斜拉破坏，破坏时箍筋应力在混凝土开裂后急剧增加并被拉断，梁被斜向拉裂成两部分，破坏过程快速突然;
3.剪压破坏时箍筋在混凝土开裂后首先达到屈服，然后剪压区混凝土被压坏，破坏时钢筋和混凝土的强度均有较充分利用。
