混凝土梁增大截面加固工程技术交底(三)

　　4.3.4钢筋安装

　　钢筋安装参见附图“钢筋布设与植筋”所示。

　　(1)钢筋接头位置

　　在同一根钢筋上宜少设不设接头。必须设置时，钢筋接头位置应相互错开且处于受力较小处。

　　当采用搭接接头时，对梁(板、墙)受拉钢筋而言，在任一 1.3倍搭接长度的区段内，有接头的受力钢筋面积占受力钢筋总截面积的百分率应≤25%

　　(2)钢筋连接

　　本工程箍筋采用电弧焊焊接连接。HPB235级钢筋接头单面焊取8d双面焊取14d;焊条使用E43 型焊条。当钢筋为HRB335级、HRB400级时，单面焊取10d，双面焊取d;焊条使用E50塑焊条。当钢筋需与型钢焊接时，视钢筋级别确定焊条品种。

　　钢筋搭接连接时，需执行相应的结构构造要求。梁钢筋绑扎搭接头上铁设于跨中1/3范围，下铁 设于支座，接头位置50%错开35d且不小于500mm。

　　(3)钢筋锚固长度

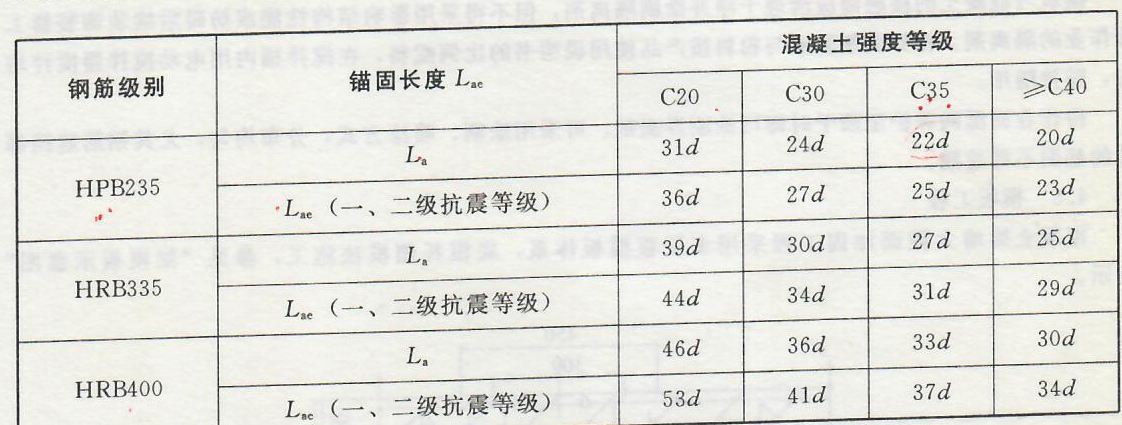

　　根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1及设计要求，纵向受拉钢筋抗震锚固长度Lae参见下表所示。

　　注：Lae且不应小于0.7La(Lae)及250mm。当HRB335、HRB400级别钢筋直径≥25mm时，其锚固长度乘以修正系数1.1

　　④钢筋搭接长度

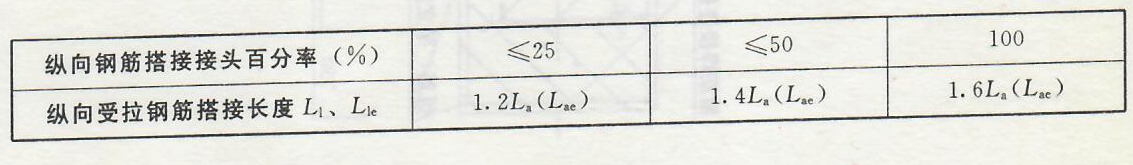

　　根据设计及规范要求，最小搭接长度参见下表所示。

　　且不应小于300mm。

　　同品种、不同直径钢筋搭接时，其搭接长度以细钢筋直径计算：不同品种钢筋搭接时，其搭接长度按低强度钢筋计算。

　　本工程纵筋Φ20的搭接长度为1.4×31d = 868mm,架立筋Φ14的搭接长度为1.4X31d=608mm。

　　4.3.5保护层留置与垫块

　　经检查无误，梁侧向栓牢塑料环圈，梁底部垫好水泥垫块或塑料垫块，确保混凝土保护层厚度在允许偏差范围之内。

　　塑料垫块用于水平构件，塑料环圈用于垂直构件。水泥砂浆垫块的厚度等于钢筋保护层厚度。当保 护M厚度≤20mm时取30mm×30mm,当保护居厚度>20mm时取55mm×50mm。当垂直方向使用砂浆垫块时可在垫块中埋入22#扎丝，以便于绑扎。

　　4.4界面剂配置、涂刷

　　摸板混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍后续装饰装修工 程作业的隔离剂。将界面剂乳液与粉料按产品使用说明书的比例配料，在搅拌桶内用电动搅拌器搅拌均匀，随拌随用。

　　待作业面湿润养护至面干时即可涂刷界面剂。可采用涂刷、喷涂方式，分布均匀，尤其钢筋遮挡部位的基面不得漏。

　　4.5模板工程

　　混凝土梁增大截面加固工程采用多层板模板体系，底模托侧模法施工，参见“梁模板示意图” 所示。

　　梁的模板及其支撑根据结构形式、荷载大小、施工设条、材料等条件设计。模板及其支撑具有足够 的承载能力、强度、刚度和稳定性，能够可靠地承受浇筑混凝土的质量、侧压力及施工荷载。

　　4.5.1模板面板采用的多层板规格厚度为δ=15mm.尺寸为b×l=1220 × 2440mm，属I类(耐气 候、耐沸水)产品，以酚醛树脂为胶结剂，静曲强度100N/mm²，弹性模具1×10⁴N/mm²。多层板用于模板工程的周转率可达到3〜5次。

　　4.5.2梁模板支撑体系

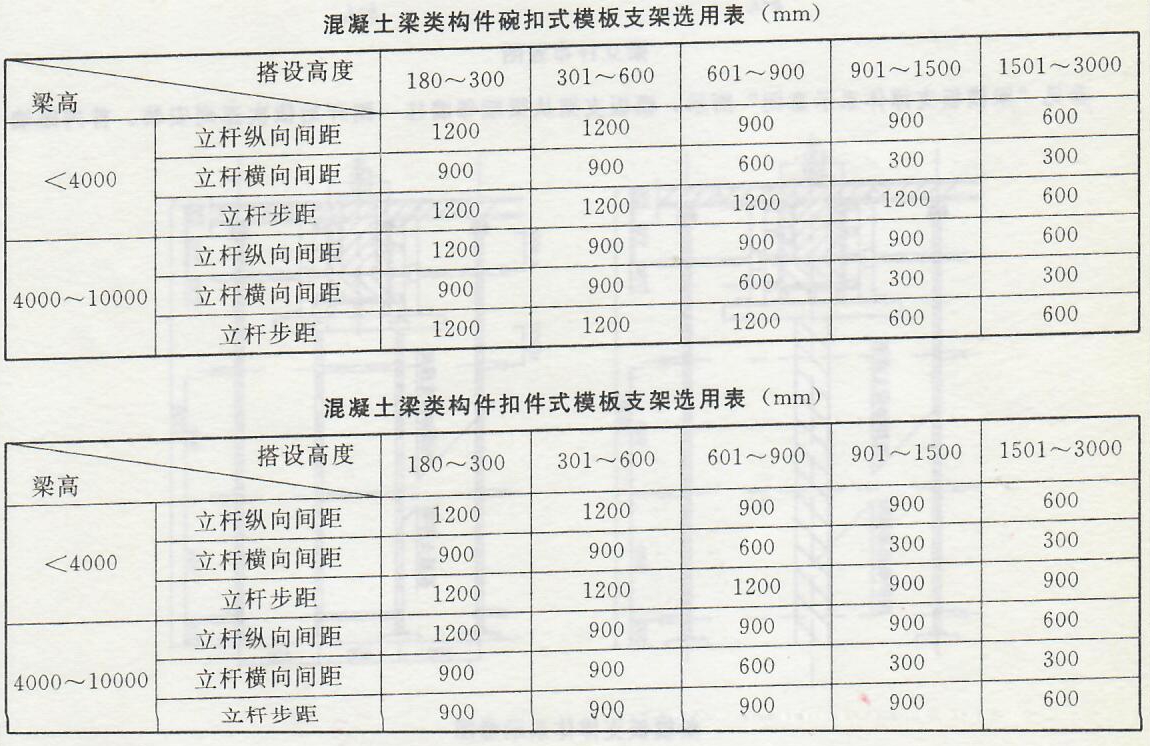

　　本工程混凝土框架梁水平构件模板支撑体系采用钢架管碗扣式支撑体系或扣件式支撑体系。梁底模板支架沿梁轴线布置，安装时先行划线，同时保证上下层立杆在同一位置上。本案例建筑物层高 3300mm,梁髙750mm，参照“混凝土梁类构件碗扣式模板支架选用表”或“混凝土梁类构件扣件式俟 板支架选用表”，可选用立杆纵向间距为900mm、横向间距为600mm、步为1200mm。特殊清况计算 确定’模板支撑架高度超过8m,尚需通过专家论证，并执行业经论证过的专项要求。

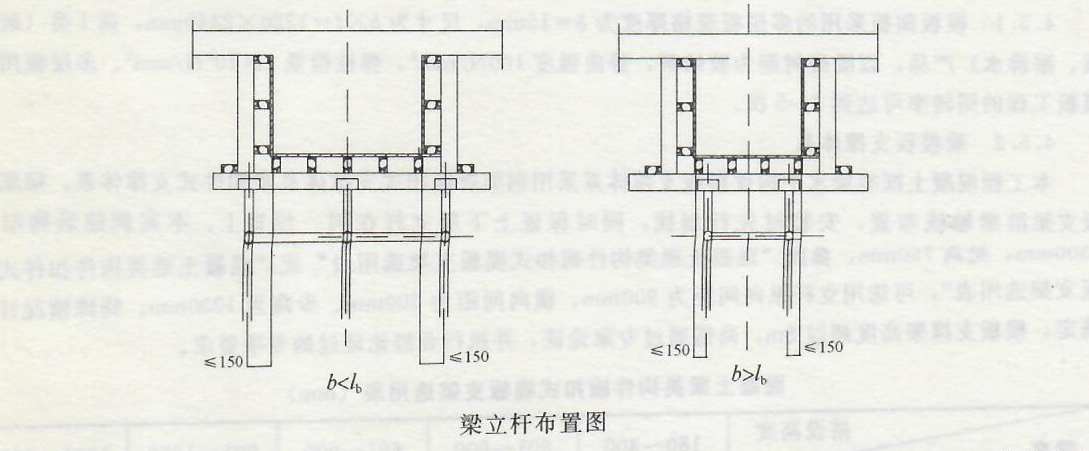

　　梁下模板支架立杆应沿梁轴线布置。立杆横距应以梁底中心线为中心向两侧分布，且最外侧立杆距 离梁侧边不得大于150mm，参见“梁立杆置布置图”所示，图中梁宽为b、立杆横距为lb。

　　参见“梁模板支撑体系示意图”所示，模板支架从梁端邻墙柱一侧开始一次逐列安装。首列距墙＞500mm,其余以横向间距900mm均布。模板支架第1道横杆距地200mm,其余以间距900mm偏安全步高值布置，最上1道横杆距离主背愣支挣底面不大于400mm支架高度由U托顶丝在≯200mm范围之内可做微调。十字扣件下设代扣保险卡，防止钢管滑移。

　　模板支架立杆底座下垫δ=50mm通长脚手板，以均衡传递荷载。梁模板支撑体系与顶板卸荷支撑体系相对是独立的，采用水平钢架管作为连接件经拉结联系而形成整体。每根侧边立杆设置45°侧向斜撑，落地部位支撑在预埋Φ25钢筋地锚处，确保整体稳定。

　　当待加固梁下为二次围护砌体墙时，将围护墙顶部酌予拆除，梁模板直接架设其上，参见“梁模板 支撑体系示意图”所示。

　　4.5.3顶板卸荷支撑体系

　　待加固梁侧顶板应予卸荷。顶板卸荷支撑体系采用钢架管碗扣式支撑体系或扣件式支撑撑体系，本案例设置双排卸荷支掸支架，参照“混凝土梁类构件碗扣式模板支架选用表”或“混凝土梁类构件扣件式 模板支架选用表”，同样选用立杆纵向间距为900mm、横向间距为600mm、步髙为1200mm。

　　4.5.4多层板梁模板安装

　　先做次背愣-面板组合的拼组。沿轴线通长方向立放50mm×100mm木枋次背愣，视梁宽尺寸，次背楞以间距≯200mm在梁宽450mm范围均布3~4条，与δ= 15mm多层板面板以L = 50mm铁钉钉死。 木枋刨直、刨光、厚度一致。主背楞取l00mm× 100mm木枋，以间距600mm搁置在模板支撑的U托 上，与支架立杆横向尺寸吻合。其上搁置已拼组好后的次背楞-面板组合。

　　在梁底模上绑扎好梁钢筋，经过隐检合格后，采用人工及风动力清除仓内杂物，安装梁侧模板。梁 侧模板纵向次背愣采用水平立放50mm× 100mm木枋，在梁净高600mm范围内以间距≯250rmn均布; 以l00mm100mm木枋(或ø48钢架管)@600mm做横向主背楞，当梁高<600mm时间距取750mm， 当梁高≥600mm时间距取600mm。梁侧模板落在底模木枋次背楞上，以预留面板厚度15mm直撞连结。 侧模内用L=(待浇梁宽-2) mm的Φ14 顶模筋顶撑，将上口拉线找直。

　　模板的接缝不应漏浆;在浇筑混凝土前，模板内的杂物清理应清理干净，木模板应浇水湿润，但模板内不应有积水。

　　4.5.5现浇结构模板安装允许偏差数值参见“现浇结构模板安装允许偏差表”所示。

　　4.5.6模板拆除

　　拆模执行申请制度。梁底模及其支撑拆除应符《混凝土结构工程施工质量验收规范》OB 50204- 2002有关规定，即以同条件养护混凝土试块所测试的抗压强度值为依据，在常温条件下当混凝土强度达 到“现浇梁板结构底模拆除时所需强度表”所示数值后，梁底模及其支撑方可拆除。

　　梁侧模拆除时，混凝土强度应保证结构表面及棱角不致遭受损坏，预埋件或外露插筋不会松动。

　　模板拆除时不应对楼层形成冲击荷载。拆除的模板和支撑宜分散堆放并及时清运。
